所有離心鑄造管應(yīng)進(jìn)行通球試驗(yàn),離心鑄造管通球直徑為爐管內(nèi)徑的0.85H.施焊完后,應(yīng)對(duì)焊縫作出焊工代號(hào)標(biāo)記和質(zhì)量記錄。3,液體滲透檢查A.每根離心鑄造管段的外表面、坡口及管端加工后兩端25mm長(zhǎng)度范圍內(nèi)的內(nèi)表面進(jìn)行液體滲透檢查,不允許存在各類缺陷,試驗(yàn)方法按照J(rèn)B47301級(jí)進(jìn)行驗(yàn)收。

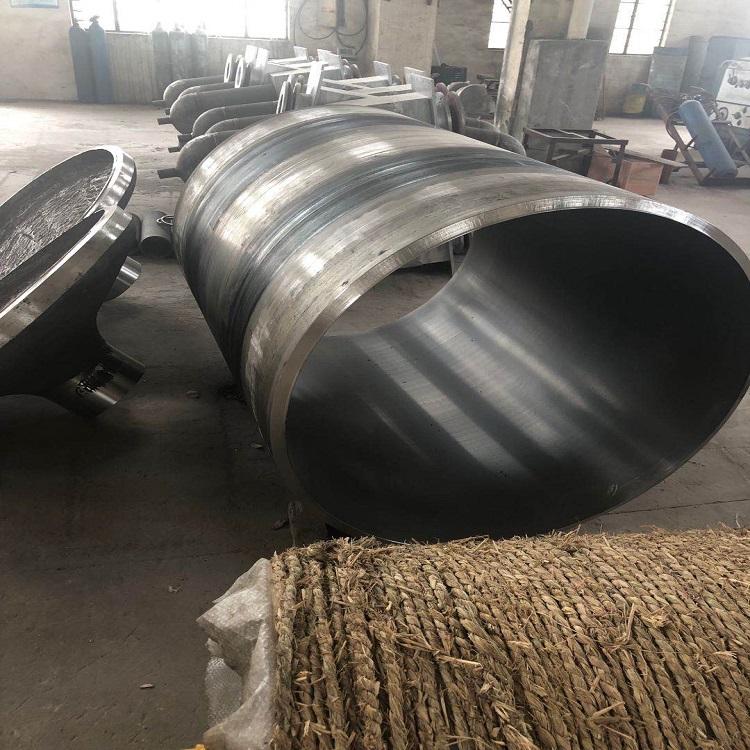

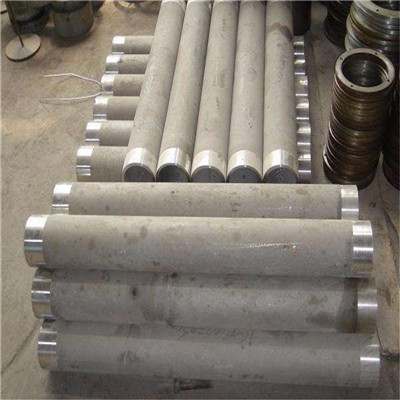

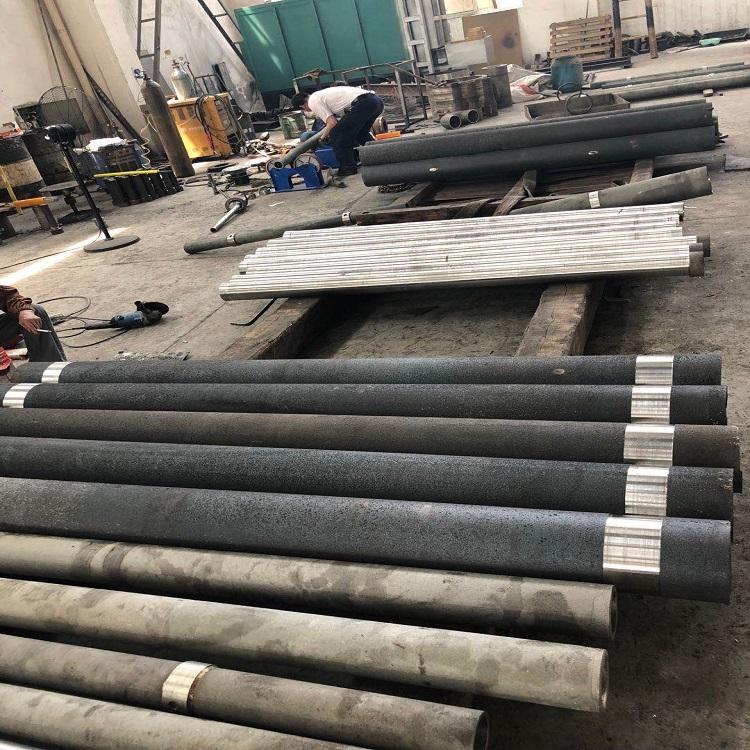

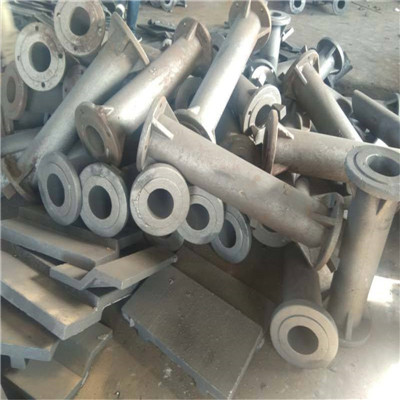

產(chǎn)品外徑：φ56mm～φ2000mm、壁厚：8mm～50mm、單支長(zhǎng)度：2000mm～6000mm以內(nèi)的無縫耐熱鋼管、合金鋼管。如各類耐高溫爐管、耐壓氣缸、液壓油缸、爐底輥、玻璃輥、沉沒輥、輻射管、輸送管、石化裂解管、還原罐、循環(huán)流化床鍋爐旋風(fēng)分離器中心筒、粉末冶金用回轉(zhuǎn)窯體等。

離心鑄造管任一斷面均應(yīng)保證圖樣所示的最小密實(shí)層厚度。每根管段上、中、下各選取1個(gè)斷面,每個(gè)斷面每隔90測(cè)量1點(diǎn)密實(shí)層厚度,測(cè)厚在內(nèi)壁機(jī)加工后進(jìn)行,必要時(shí)磨去測(cè)點(diǎn)處表面粗糙層再測(cè)厚。任一斷面間壁厚差不大于1.6mm.F.每根離心鑄造管段的直線度公差任意1m內(nèi)為2mm,組焊后整根離心鑄造管全長(zhǎng)不大于10mm2.焊接A.離心鑄造管的施焊必須由測(cè)試合格的持證焊工承擔(dān)。焊出的試樣,按GB2649~2655-89 《焊接接頭機(jī)械性能試驗(yàn)方法》進(jìn)行抗拉、冷彎(受彎曲應(yīng)力的非鑄件)試驗(yàn),試驗(yàn)結(jié)果應(yīng)符合JB4744-2000的要求。B.離心鑄造管的焊接工藝評(píng)定可參照J(rèn)B4708-2000

報(bào)價(jià)及咨詢：郝經(jīng)理  15358982620（微信同號(hào)）座 機(jī)：0510-85365572
